6.5 LNG储罐（4月17日）

6.51LNG储罐的分类

储存液化天然气的低温储罐有地面储罐和地下储罐。

储罐通常由内罐、外罐和中间的填充绝热材料构成。

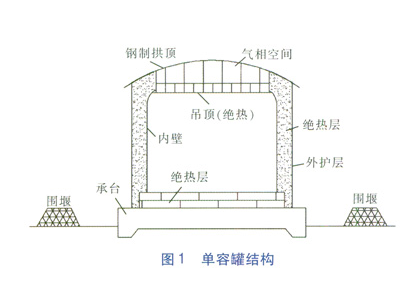

LNG储罐的结构

天然气液化后在常压低温下储存比较安全,负荷调节范围广,适于调节各种情况(月、日时)的供气与用气之间的不平衡。用气高峰时,经过再汽化,即可供气,天然气的液化和再汽化都需要消耗一定的能量,只有储存量较大时经济上才合算。

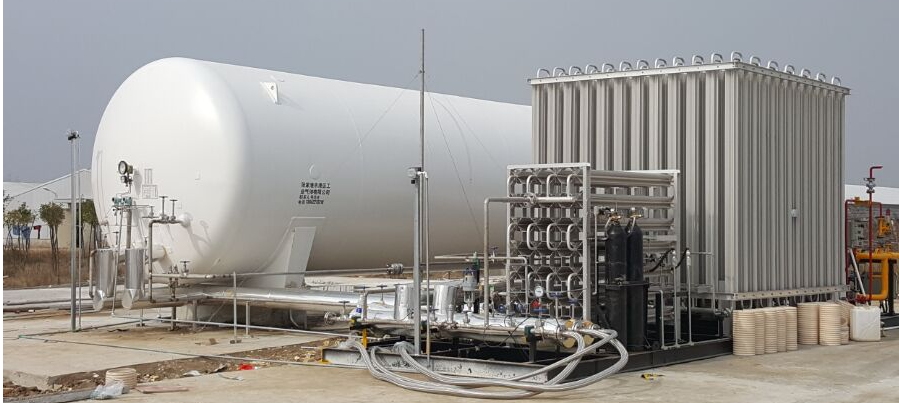

LNG卧式储罐

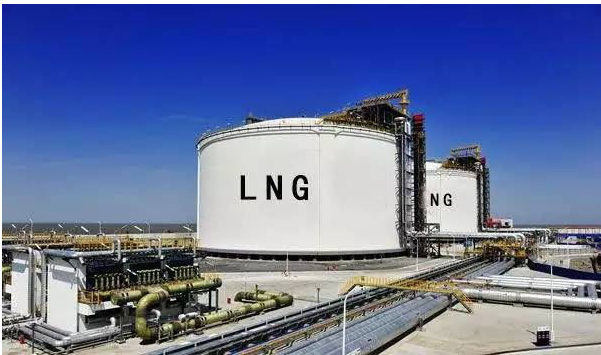

LNG立式储罐

6.5.2 LNG储罐内液体常见的安全隐患

储存中的分层与涡旋

形成原因：主要是由于储罐内密度不同而引起的。

危害：

分层后的各层液体在储槽周壁漏热的加热下,形成各自独立的自然对流循环,形成涡旋。涡旋使各层液体的密度不断发生变化,当相邻的两层液体的密度近似相等时,两个液层就会发生强烈的混合,从而引起储槽内过量的天然气大量蒸发引发事故当发生涡旋时,下层较轻的液体漂浮到液面,急剧蒸发,排出的几乎都是温度大约为160℃的甲烷气体,其密度仍高于周围空气的密度。在未吸收热量并与空气混合后进入大气之前,逸出的气体往往散布在地面上,形成气体云团,造成爆炸燃烧的潜在危险。甲烷的大量排放,使储罐内部压力产生急剧的变化,重者将会危害储罐的结构。

分层危害防治：

①不同产地、不同气源的LNC分开储存,可避免因密度差而引起的LNG分层。

②选择适当的进液方式,一般应遵循以下原则:密度相近时一般底部充注;将轻质LNG充注到重质LNG储槽中时,宜底部充注;将重质LNG充注到轻质LNG储槽中时,宜顶部充注;

③使用混合喷嘴和多孔充注,可使充注的新LNG和原有的LNG充分混合,从而避免分层

④降低含氮量,避免自动层化现象的发生。
