汇流板

一种能将多个流体通道汇集到一起的固定物

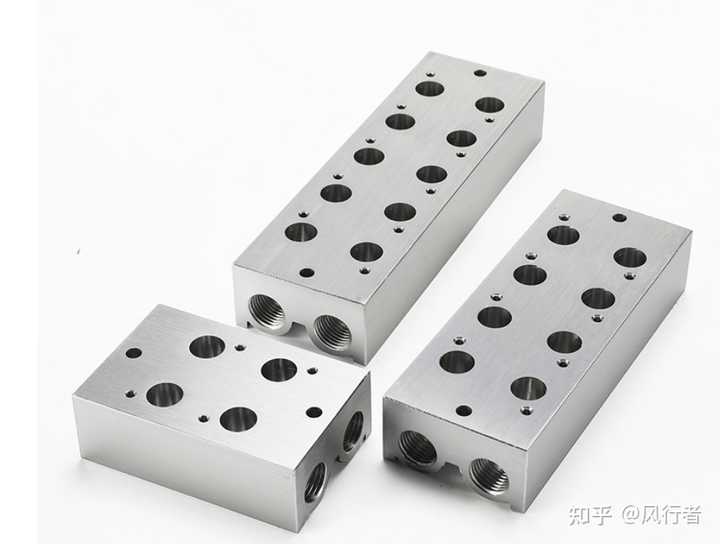

汇流板是一种能将多个流体通道汇集到一起的固定物，也叫气源分配区、阀板、阀座、气路板。

中文名：汇流板

外文名：Bus board

工作原理：成套自动化设备在设计和使用中

汇流板的分类：4V系列

材 质：6061-T651铝合金

一. 工作原理

成套自动化设备在设计和使用中，气源（例如空气压缩机）比较单一，而同时工作的电磁阀比较多，就需要把单一的气源分散到多个电磁阀上去，汇流板可以实现这样的功能。

汇流板内至少有两个分别贯穿的通道，分别为进气口和出气口，进气口的空气是气源所供应，经过汇流板的分配，从出气口出来的空气通过气动软管、气动接头等配件的衔接，联接到成套设备中需要空气的元器件（例如：电磁阀）上。这样就实现了少量气源同时供应多个气动元器件工作 。

二. 汇流板的作用是什么？

它的作用是实现集中供气和集中排气，并节省所占空间。

在汇流板内至少有两个分别贯通的通道，每两个通道的进口端间距大于其出口端间距，通道的出口端有一段改变了方向的出口管，在通道出口端的汇流板上，均布与出口管平行的连接孔与销钉孔。

成套自动化设备在设计和使用中，往往气源（例如空气压缩机）比较单一，而同时工作的电磁阀比较多，这样就需要把单一的气源分散到多个电磁阀上去，汇流板就可以实现这样的功能。

进气口的空气是气源所供应，经过汇流板的分配，从出气口出来的空气通过气动软管、气动接头等配件的衔接，联接到成套设备中需要空气的元器件（例如：气动电磁阀）上，这样就实现了少量气源同时供应多个气动元器件工作的功能。

电磁阀分为管接式、板接式和串接式三种，汇流板是板接式电磁阀必须配置的元件。电磁阀集中安装在汇流板上，统一进气每颗电磁阀控制一路出气。使用板接阀组的目的是为了便于集中安装，集中管理，集成阀岛等。

三. 汇流板的分类

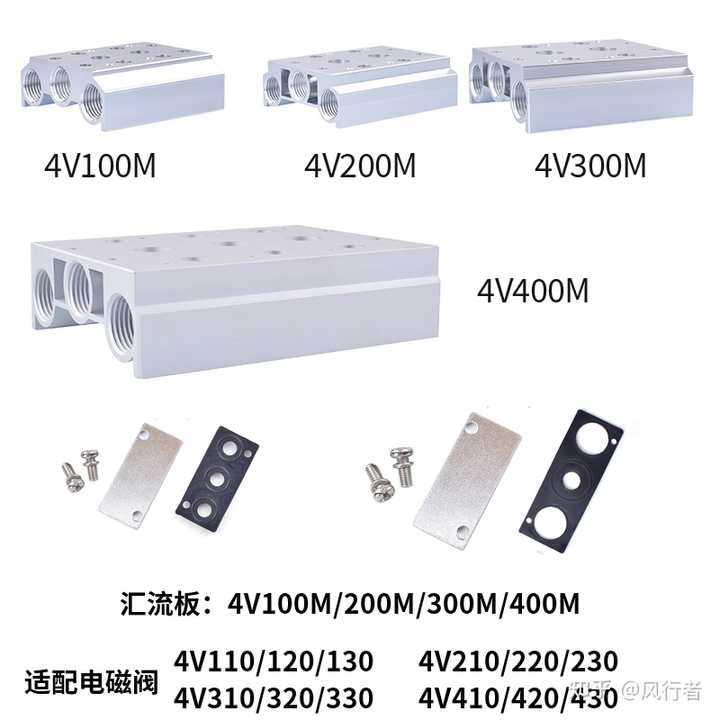

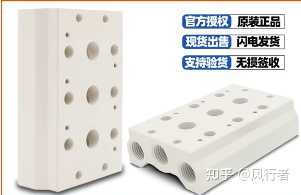

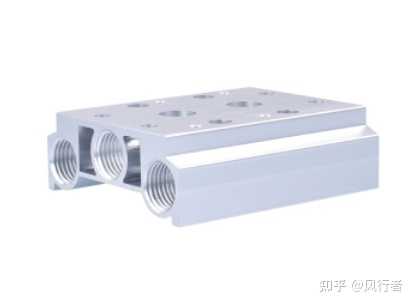

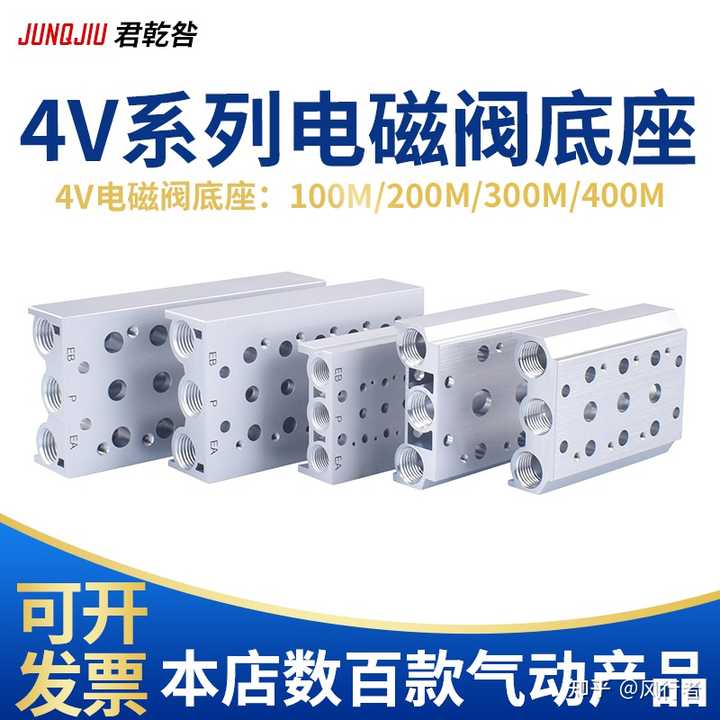

4V系列

，4V110,,4V210，,4V310，,4V410，4V110盲板，4V210盲板，4V310盲板，4V410盲板，-B，-B,-B,-B

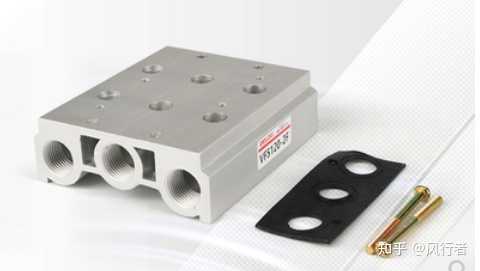

VF系列

,，，VV5F3，，VV5F5

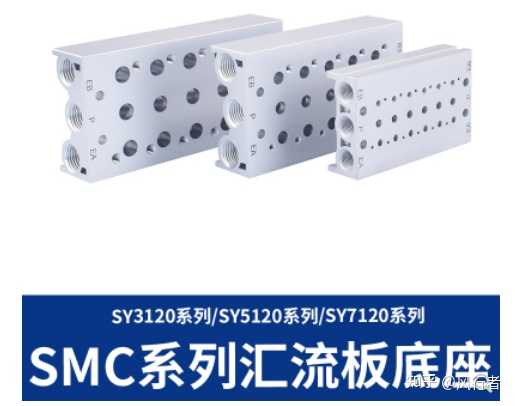

SY系列

SS5Y3,，SS5Y5,，SS5Y7,，，，

3V系列

，3V110，，3V210，，3V310，，3V410，3V110盲板，3V210盲板，3V310盲板，3V410盲板，-B，-B,-B,-B

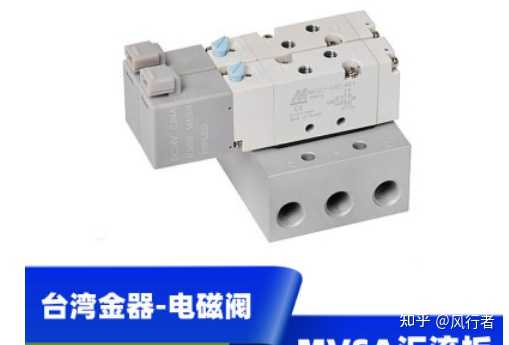

MVSC

MVSB-180，MVSC-180，MVSA-180,MVSD-180，MVSC-220，MVSC-260，MVSC-300，MVSC-460

4G系列

，，，，，，

PU系列

，PU520-02，PU520-03

355系列

520，521，531

TZ系列

TZ511，TZ522

L系列

L1，L12，L2，L22

VQZ

,，

PMB

，，

小金井

110M，180M

FESTO

MFH-5-14-B

PHS

，，

KV系列

KV100，KV200，KV300

四. 汇流板的材质

在制造汇流板所使用的材质中，6061-T651铝合金所占的比例比较重，可以说几乎所有的汇流板都是采用这种铝合金材质制造的。

6061-T651是6061铝合金的重要构成部分，是通过热加工预拉伸处理之后出产的品质较高的铝合金产品，它的强度虽然不能够和同是铝合金的2XXX系或者7XXX系进行比较，但是它的镁、硅合金含量比较多，特性表现的非常明显。6061-T651铝合金拥有处理特性非常好、优异的焊接特性以及电镀特性、优良的抵抗腐化侵蚀特性、韧性较高以及处理之后不容易出现形状改变、材料紧密没有缺陷，容易进行抛光、上色膜等处理

五.汇流板加工工艺

1、表面处理：常见的有阳极氧化处理、喷漆、烤漆等。其中以氧化处理最优，阳极氧化铝板是将铝板置于相应电解液（如硫酸、铬酸、草酸等）中作为阳极，在特定条件和外加电流作用下，进行电解。阳极的铝板氧化，表面上形成氧化铝薄层，其厚度为5-20微米，硬质阳极氧化膜可达60-200微米。阳极氧化后的汇流板，提高了阳极氧化膜熔点高达2320K，优良的绝缘性，耐击穿电压高达2000V，增强了抗腐蚀性能，在ω=0.盐雾中经几千个小时不腐蚀。

亚德客汇流板采用喷漆烤漆工艺

阳极氧化处理

2、钻孔攻牙：钻孔以及攻牙是关乎道一件汇流板的最主要的质量工艺，目前国内大多数的工厂加工都是采用人工钻工攻牙，但手工难免会出现歪孔等问题，最好还是使用CNC加工，确保孔位正确、光滑，这样才能与电磁阀很好的接合，确保使用寿命和安全性。

六. 气体汇流排

气体汇流排是指瓶装高压气体，通过此设备减压到一定的使用压力，是集中供气体的一种设备。汇流排由左右两根汇流主管道组成，中间有四只高压阀门，分别控制左右两组汇流管，每组有相当数量的分阀，软管及卡具连接气瓶，中间装有一块高压表，用来检测汇流管内的压力，高压阀门上方分别有两组减压器，以便控制调节使用压力及流量，减压器上方分别有两只低压阀门，用来控制两排汇流切换时的低压气体，汇流低压主管道装有一只低压总阀门，用来控制低压管道的气体。

气体汇流排是一种集中充气或供气的装置，它是将多只钢瓶气体通过阀门、导管联接到汇流总管，以便同时对这些钢瓶充气；或者经减压、稳压后由管道输送到使用场所的专用设备，以保证用气器具的气源压力稳定可调，并达到不间断供气的目的。气体汇流排可以适用的介质有氦气、氧气、氮气、空气等气体，主要用于工矿企业、医疗机构、科研院校等用气量大的单位。结构合理，工艺先进，操作简便，是保障安全、实现文明生产的重要装置。根据气瓶多少和配置式区分，具有多种结构形式，有1×5瓶组、2×5瓶组、3×5瓶组、5×5瓶组、10×5瓶组等可供选择，也可根据用户需要和环境要求作特殊配置。 的气体压力适配于所配置的气瓶公称压力。

气体汇流排包括氧气汇流排、氮气汇流排、空气汇流排、氩气汇流排、氢气汇流排、氦气汇流排、二氧化碳汇流排 二氧化碳电加热汇流排 、丙烷汇流排、丙烯汇流排、乙炔汇流排、氖气汇流排、笑气汇流排、、杜瓦罐汇流排等各种气体汇流排。

气体汇流排根据根据材质还可分为黄铜汇流排和不锈钢汇流排；根据操作性能可分为单侧式汇流排，双侧式汇流排，半自动汇流排，全自动汇流排，半自动切换、不停气维修汇流排；根据输出气压的稳定性还可分为单级式汇流排，双级式汇流排等

常见问题

问：汇流板底部必须要堵头吗

汇流板出气孔是否需要堵死
气动汇流板，配电磁阀4V210-08 DC24V用的

答：汇流板的出气孔需要堵死。汇流板一共有六个出气孔，其中一端中间的孔接气管，两旁的孔接消声器，另一端的三个孔接堵头。

问：汇流板 孔位多了 不用如何处理

答：可以使用配套盲板加垫片 进行阻绝气路流通
